第20回鉄骨工事雑学講座

皆さんこんにちは!

株式会社トヨクラ、更新担当の中西です。

第2シリーズ:鉄骨工事の流れを知ろう!
テーマ: 鉄が建物になるまでのプロセス

こんにちは!今回は、鉄骨工事がどのように進むのか、その具体的な工程をご紹介します。一つひとつのステップが建物の完成に向けた重要なピースとなっているので、ぜひ最後までお読みくださいね!

1. 設計と図面の作成
鉄骨工事の始まりは、設計図面の作成から!建物全体の設計図をもとに、鉄骨工事用の詳細な図面を作成します。この図面には、鉄骨の大きさや位置、接合方法がミリ単位で記載されています。
構造計算: 鉄骨が建物を安全に支えられるよう、強度や耐震性を計算します。
CADによる設計: 現代ではCAD(コンピュータ支援設計)を使い、精密な図面を作成します。これが工事の「青写真」になるんです!

2. 工場での鉄骨加工
次に、設計図をもとに工場で鉄骨を加工します。ここでの加工が正確であるほど、現場での組み立てがスムーズに進みます。

切断と穴あけ: 鉄材を必要な長さに切断し、ボルトやナットを取り付けるための穴を開けます。
溶接: 必要に応じて、複数の鉄骨を溶接でつなぎ合わせます。職人が行う手作業と最新のロボット技術が組み合わされています。
防錆処理と塗装: 鉄骨に錆び止めを施し、長期間にわたって耐久性を保てるようにします。

3. 現場での組み立て
加工された鉄骨が現場に運ばれ、いよいよ建物の形が作られていきます。ここからが現場作業の見せ場です!

柱の設置: 最初に柱を垂直に立てます。建物全体の骨格を支える基礎なので、精密な調整が必要です。
梁(はり)の設置: 柱と柱をつなぐ梁を取り付けます。クレーンを使いながら、職人たちがチームで連携して作業を進めます。
ブレースの設置: 建物の耐震性を高めるために、斜めの補強材(ブレース)を取り付けます。

4. 溶接と仕上げ
組み立てが終わったら、各接合部分を溶接して固定します。この作業が建物の強度を左右する重要な工程です。

溶接: 鉄骨同士をしっかりと接合し、構造全体の一体感を高めます。
塗装: 最後に塗装を施して、外観を美しく仕上げると同時に、さらに防錆効果を高めます。

鉄骨工事の魅力
鉄骨が設置されると、建物の全体像が目に見える形で現れてきます。この瞬間は、工事に携わる全員が達成感を味わえる特別な時間です!

高い建物の形が空に向かって伸びていく様子は、圧巻の光景です。
職人たちのチームワークが形となり、建物が完成するまでの過程を支えています。

次回予告!
次回は、「鉄骨工事の現場で使われる道具や技術」について詳しくお話しします!鉄骨工事に欠かせない道具や、現代の技術革新がどのように作業を効率化しているのか、分かりやすく解説しますのでお楽しみに!



株式会社トヨクラでは、一緒に働いてくださる仲間を募集中です!

私たちが採用において最も大切にしているのは、「人柄」です。

ぜひ求人情報ページをご覧ください。皆さまのご応募を心よりお待ちしております!

詳しくはこちら!


第19回鉄骨工事雑学講座

皆さんこんにちは!

株式会社トヨクラ、更新担当の中西です。

いよいよ寒くなってきましたが、皆さん元気に過ごされていますか?
風邪をひかないよう、防寒対策を徹底していきましょう!

さて、本日からシリーズ更新が始まります!

株式会社トヨクラ監修!
鉄骨工事雑学講座!

鉄骨工事に関する豆知識を毎回少しずつお届けしたいと思います。
記念すべき第1回目のテーマは!
鉄骨工事の仕事についてです!

鉄骨工事と聞いて、どんな仕事を想像しますか?
「鉄骨を使って建物を作る仕事」と簡単にイメージされるかもしれませんが、実はその役割はとても重要で奥深いんです。
今回は、鉄骨工事の基本について、フレンドリーにご紹介します!

鉄骨工事の基本とは?
鉄骨工事は、建物の「骨組み」を作る仕事です。
この骨組みがしっかりしていないと、どれだけ美しい外観や快適な内装を施しても安全な建物にはなりません。

建物の骨組みを作る
鉄骨を使って、建物の柱や梁(はり)を組み立てます。
これらは建物の全体の形や構造を支える重要なパーツです。
たとえるなら、人間の「骨格」のような存在!

高い耐久性
鉄骨は非常に頑丈で、地震や強風といった自然の力にも耐えることができます。
そのため、高層ビルや大規模な商業施設、橋など、耐久性が求められる建物に多く使用されています。
最近では、住宅にも鉄骨を取り入れることで、災害に強い家が増えています。

建設現場での正確な作業
鉄骨工事は、ミリ単位の精度が求められる繊細な仕事でもあります。
現場ではクレーンを使って巨大な鉄骨を吊り上げながら、職人たちが寸分の狂いもなく組み立てていきます。
この正確さが、建物全体の耐久性や安全性を左右するのです。

鉄骨工事が選ばれる理由
スピード:
鉄骨は工場であらかじめ加工されているので、現場での組み立てがスムーズに進みます。
デザインの自由度:
鉄骨は強度が高いため、大きな窓や広い空間を作りたい場合にも対応可能。
建築デザインの幅が広がります。
環境への配慮:
鉄はリサイクルが可能な素材なので、サステナブルな建築材料としても注目されています。

次回は、「鉄骨工事がどのように進むのか」についてお話しします!
鉄骨が工場で加工されるところから、現場で組み立てられるまでの流れを詳しく解説します。

「どうやって鉄骨が建物の形になるの?」という疑問にお答えしますので、お楽しみに!

以上、第1回鉄骨工事雑学講座でした!
次回の第2回もお楽しみに!



株式会社トヨクラでは、一緒に働いてくださる仲間を募集中です!

私たちが採用において最も大切にしているのは、「人柄」です。

ぜひ求人情報ページをご覧ください。皆さまのご応募を心よりお待ちしております!

詳しくはこちら!

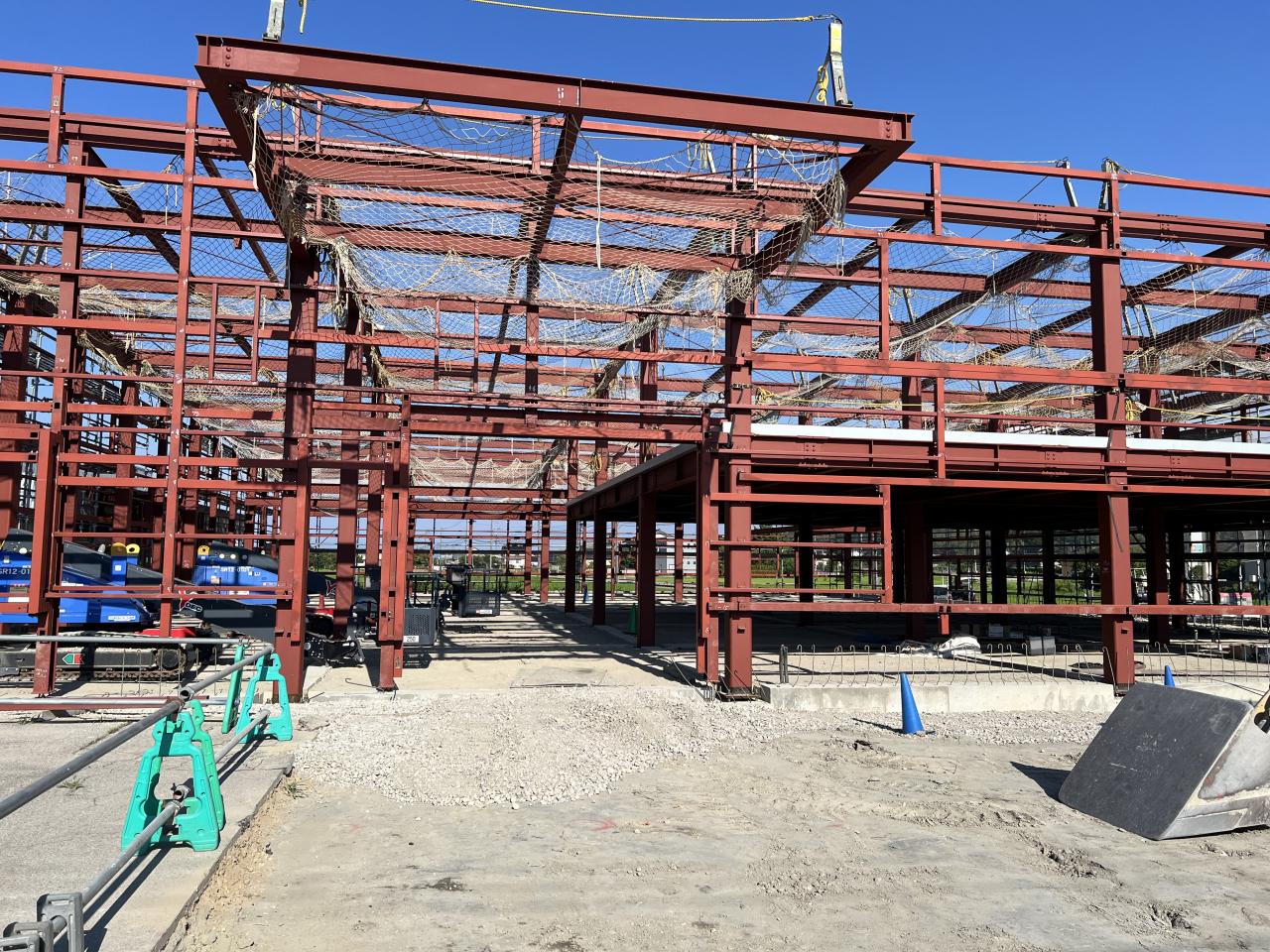

県内工場棟建て方工事


建て方も終盤
最後まで気を抜かず作業致します!

第18回鉄骨工事雑学講座

皆さんこんにちは!

株式会社トヨクラ、更新担当の中西です。



~“揺れに強い骨”をつくる~



耐震性能を引き出す鍵は、高力ボルト・溶接・柱脚の三点。どれか一つでも甘いと、通り精度や長期耐久に響きます。現場で役立つ実務の型を、ミスが起きやすい順にまとめました。


1|高力ボルト:初期設定で勝負が決まる

  • 保管:乾燥・未開封・ロット別。サビ・油分は締付性能に直結

  • 穴・座面:切粉除去/座面の平滑性確認(異物はNG)

  • 試し締め:当日ロットで工具校正→本番へ

  • 締付手順本数→対角→外周の順で段階締付/マーキングで見える化

  • 検査:軸力管理方式に合わせて記録(トルク・表示ピン・回転角等)

ありがちNG⚠️:仮締めのまま次工程へ。マーキング未実施は抜けの合図。


2|溶接:WPS(施工要領)を“紙から現場へ” ➡️

  • 予熱・層間温度を計測・記録(低温時は特に)

  • 開先精度・ルート間隔を統一し溶け込みを確保

  • 歪み対策は対称溶接・短ビード・裏当てを使い分け

  • 外観OKでも内部欠陥はあり得る→必要に応じUT/MT/PTを計画的に

写真は「開先→仮付→本溶接→外観→NDT結果」の時系列がわかるように。


3|柱脚:建物の“足首”を丁寧に

  • アンカー位置・レベル墨出し→二重確認

  • レベリング(ベース下):座金・ナットの接地面確保

  • 建方後:通り・鉛直・建入れ調整→グラウトで剛結を完成

  • 防錆:グラウト面・端部のタッチアップを忘れずに


4|通り精度と“後戻りゼロ”の運用

  • 基準柱で全体の芯を固定→梁で通り連結

  • 階ごとに仮ブレースを計画配置し、本締め前の狂いを抑える

  • 建方階層の完了定義(本締め/タッチアップ/清掃)を明確化


5|塗装・耐火を活かす段取り

  • 素地調整→下塗→中・上塗の工程を膜厚計で数値管理

  • 耐火被覆(吹付・巻付)の仕上げ厚欠損補修は写真で可視化

  • 取合い(梁端・仕口)は先行タッチアップでサビ起点を作らない


6|安全第一:揚重・高所・天候 ️

  • 玉掛け指示は手元・クレーン間で合図統一

  • 開口部は先行手摺・親綱で恒常化

  • 強風・雷雨中止基準を施工計画書に明記し、毎朝周知


7|原価と工期を守る“小ワザ” ⏳

  • 標準化部材(スプライス位置・仕口寸法)で製作を平準化

  • 現場溶接の最小化:ボルト化と仮組確認で手戻り削減

  • 写真台帳の自動化(クラウド/QR)で検査〜承認を短縮


8|チェックリスト✅

  • 高力ボルト 校正・マーキング完了

  • 溶接 予熱・層間・外観・NDT記録

  • 柱脚 建入れ・グラウト・タッチアップ

  • 塗膜 膜厚・欠損補修・最終確認

  • 安全 開口養生・墜落対策・風速基準


高力ボルト×溶接×柱脚の三点を“記録と順序”で管理すれば、品質は安定し、是正回数は激減します。





株式会社トヨクラでは、一緒に働いてくださる仲間を募集中です!

私たちが採用において最も大切にしているのは、「人柄」です。

ぜひ求人情報ページをご覧ください。皆さまのご応募を心よりお待ちしております!

詳しくはこちら!


第17回鉄骨工事雑学講座

皆さんこんにちは!

株式会社トヨクラ、更新担当の中西です。



~“現場が止まらない”~

鉄骨は「図面通りに作って立てる」だけでは回りません。設計・製作・建方が一体となった段取りで、通り精度・工期・安全を同時に成立させるのがプロの仕事。この記事では、現場でそのまま使える勝ちパターンを、チェックリスト付きで解説します。✨


1|全体工程MAP(まず全体像)️

  1. 基本設計・詳細検討(仕口・継手・耐火仕様)

  2. 施工図・現寸(衝突・納まり検証)

  3. 材料手配・トレーサビリティ設定(ミルシート紐づけ)

  4. 工場製作(開先→仮付→本溶接→矯正→孔あけ→仮組)

  5. 素地調整・塗装/耐火仕様の確認

  6. 出荷・輸送(番付・荷姿計画)

  7. 建方(クレーン計画・通り出し・本締め)

  8. 最終調整・検査・引渡し

コツ:“前工程で次工程の条件を確定”。未決のまま進めると全てが後手に回ります。


2|設計・ディテールの要点(不具合の8割はここで決まる)

  • 柱梁仕口:高力ボルト本数/ピッチ、座金の当たり、レンチクリアランス

  • 梁成・スリーブ衝突:設備・ダクト・配管との干渉はBIMや干渉表で先消し

  • デッキ合成:スタッド位置と溶接可否、端部の座屈止め

  • 柱脚:アンカー配置・ベースプレート厚・グラウト納まり


3|材料・トレサ管理(後追いできる体制)

  • ヒートNo.→部材ID→台帳を一気通貫で紐づけ

  • 端材は長さ・断面別で保管し、流用先を明記(歩留まりUP)

  • 孔あけ・切断はネスティング最適化で残材率を見える化


4|工場製作の勘所(まっすぐ作る)

  • 溶接順序で歪みをコントロール(対向・対称・短ビード)

  • 仮組検査で取合い・ボルト通りを事前確認

  • 素地調整→下塗りは仕様書に沿って等級・膜厚を記録

  • 孔精度・面取りで建方時のボルト入らない問題を撲滅


5|出荷・輸送(建方順=積み順)

  • 部材は番付順で積載、吊りポイントをマーキング

  • 長尺物は撓み養生、塗装面の当たり養生を徹底

  • 納入伝票に部材ID/番付/設置位置を明記し現場受入れを時短


6|建方計画(クレーンと風と人の動線)️️

  • 揚重計画:作業半径・ジブ長・吊荷重表で余裕を確保

  • 通り出し:基準通り(X→Y→高さ)で基準柱を先に決める

  • 仮ボルト→本締めの順序・階ごとの仮ブレースを事前定義

  • 強風・雷・降雨時の中止基準は明文化(現場裁量にしない)


7|精度・安全・品質のチェックリスト ✅

  • 柱鉛直・通り(レーザー/トランシットで記録)

  • 高力ボルト:下穴清掃・ワッシャー面・締付順序・マークオフ

  • 溶接部:外観(クレータ/アンダーカット)→必要に応じ非破壊検査

  • 塗膜:膜厚・タッチアップ記録

  • 仮設:手摺・親綱・開口養生の継続管理


8|写真台帳

「日付_工区_部位_内容」

  1. 全景(建方エリア) → 2) 部位(仕口・柱脚) → 3) 寸法UP(スケール写り込み)
    是正後は同アングルで再撮。Before/Afterが一目で分かるように。


鉄骨工事は段取りの競技。設計→製作→建方を一本の線でつなぐだけで、通り不良・再作業・待ち時間が劇的に減ります。





株式会社トヨクラでは、一緒に働いてくださる仲間を募集中です!

私たちが採用において最も大切にしているのは、「人柄」です。

ぜひ求人情報ページをご覧ください。皆さまのご応募を心よりお待ちしております!

詳しくはこちら!


第16回鉄骨工事雑学講座

皆さんこんにちは!

株式会社トヨクラ、更新担当の中西です。



~経済的役割~

ということで、鉄骨加工業が担う経済的価値を5つの視点から深く掘り下げて解説していきます。

ビル、工場、商業施設、倉庫、橋梁――これら大型建築物の“骨組み”を支えるのが「鉄骨」です。
その鉄骨を正確に、効率よく、強度と美しさをもって加工するのが鉄骨加工業です。

一見すると地味で目立たない業種かもしれませんが、その経済的役割は非常に大きく、建設業界だけでなく、製造・雇用・地域経済・国際競争力にまで波及する重要な基幹産業です。


1. 建設投資を支える基幹工種としての役割

建築物の約7割が鉄骨構造であるといわれる現代日本において、鉄骨加工は建設業界の中核を担う存在です。

  • 大規模建築物には必須の構造部材
     商業施設や工場、物流倉庫などの建設は、鉄骨なくして成立しません。

  • 工期短縮と高精度施工によるコスト削減
     加工精度の高さは建築現場での組立効率に直結し、建設費や工期全体に大きく影響を与えます。

つまり、鉄骨加工業が存在しなければ、建設業界の供給能力や価格競争力は大きく損なわれるということです。


2. 雇用と人材育成による地域経済への貢献

鉄骨加工業は、全国各地に中小企業が点在する地域密着型の産業です。

  • 地域に根ざした製造・加工の雇用を創出
     地方都市や郊外でも雇用機会を提供し、地元の産業を支える存在。

  • 若手技能者の育成・技能実習制度の活用
     手に職がつく仕事として、次世代人材の教育・雇用の場となっています。

  • 関連職種への波及
     製図・設計・検査・溶接・塗装など、多くの専門職が連携し、地域に経済的波及効果をもたらします。

これにより、鉄骨加工業は単なる「製造業」ではなく、地域社会の雇用と技術継承の基盤でもあるのです。


3. 鉄鋼業・機械業など他産業との連携による経済波及効果

鉄骨加工業の経済的インパクトは、周辺産業にも広く及びます。

  • 鉄鋼メーカー・商社との取引
     原材料である鋼材の流通量に影響し、国内の鉄鋼流通を支えます。

  • 機械メーカー・工具商社との需要連動
     切断機、溶接機、3Dレーザー加工機などの投資により、産業用機器メーカーの成長にも貢献。

  • 建材流通・物流業界との接点
     納品・輸送・保管といったサプライチェーン全体に影響。

これらの産業を巻き込みながら、鉄骨加工業は「産業のハブ」として日本の経済構造に大きな役割を果たしています。


4. インフラ投資・都市開発を支える“経済推進力”

都市の発展やインフラ整備には、必ず鉄骨が関与します。

  • 大型再開発や公共事業の根幹
     駅ビル、空港、スタジアム、橋梁、高速道路など、国のインフラ事業に不可欠。

  • 災害対応・防災建築の需要増
     地震・水害に強い建築物の構造材として需要が増加。

これらのプロジェクトが進むことで、地域経済への波及効果(建設投資、消費拡大、雇用創出)も生まれます。鉄骨加工業はその土台をつくる存在として、経済成長を促す触媒的役割を担っているのです。


5. グローバル市場における日本の競争力を支える技術産業

日本の鉄骨加工業は、高い技術力と精密な加工品質によって、海外と比較しても非常に高い評価を受けています。

  • 海外大型プロジェクトへの輸出・技術協力
     アジア・中東などでの日本製鉄骨の採用や、設計・施工の監修。

  • 海外企業からの加工依頼や共同開発
     “Made in Japan”の品質が求められる場面は少なくありません。

  • グローバル建築企業との連携
     大手ゼネコンと連携し、国際的な競争力を支えます。

こうした国際展開によって、鉄骨加工業は日本全体の産業競争力の一翼を担う存在とも言えるのです。


鉄骨加工業は経済を動かす“縁の下の柱”

鉄骨加工業は、建設業界の一部門にとどまらず、

  • 建築コストと品質の鍵を握る存在

  • 地域雇用と中小企業の基盤

  • 他産業への波及力をもつハブ産業

  • インフラ・都市開発を支える原動力

  • 国際競争力を生む技術力の象徴

という多面的な経済的価値を持っています。

目立たない存在かもしれませんが、社会を下から支え、未来を築く「鉄の力」。
それを生み出す鉄骨加工業の存在こそ、経済の柱の一つといえるのではないでしょうか。



株式会社トヨクラでは、一緒に働いてくださる仲間を募集中です!

私たちが採用において最も大切にしているのは、「人柄」です。

ぜひ求人情報ページをご覧ください。皆さまのご応募を心よりお待ちしております!

詳しくはこちら!

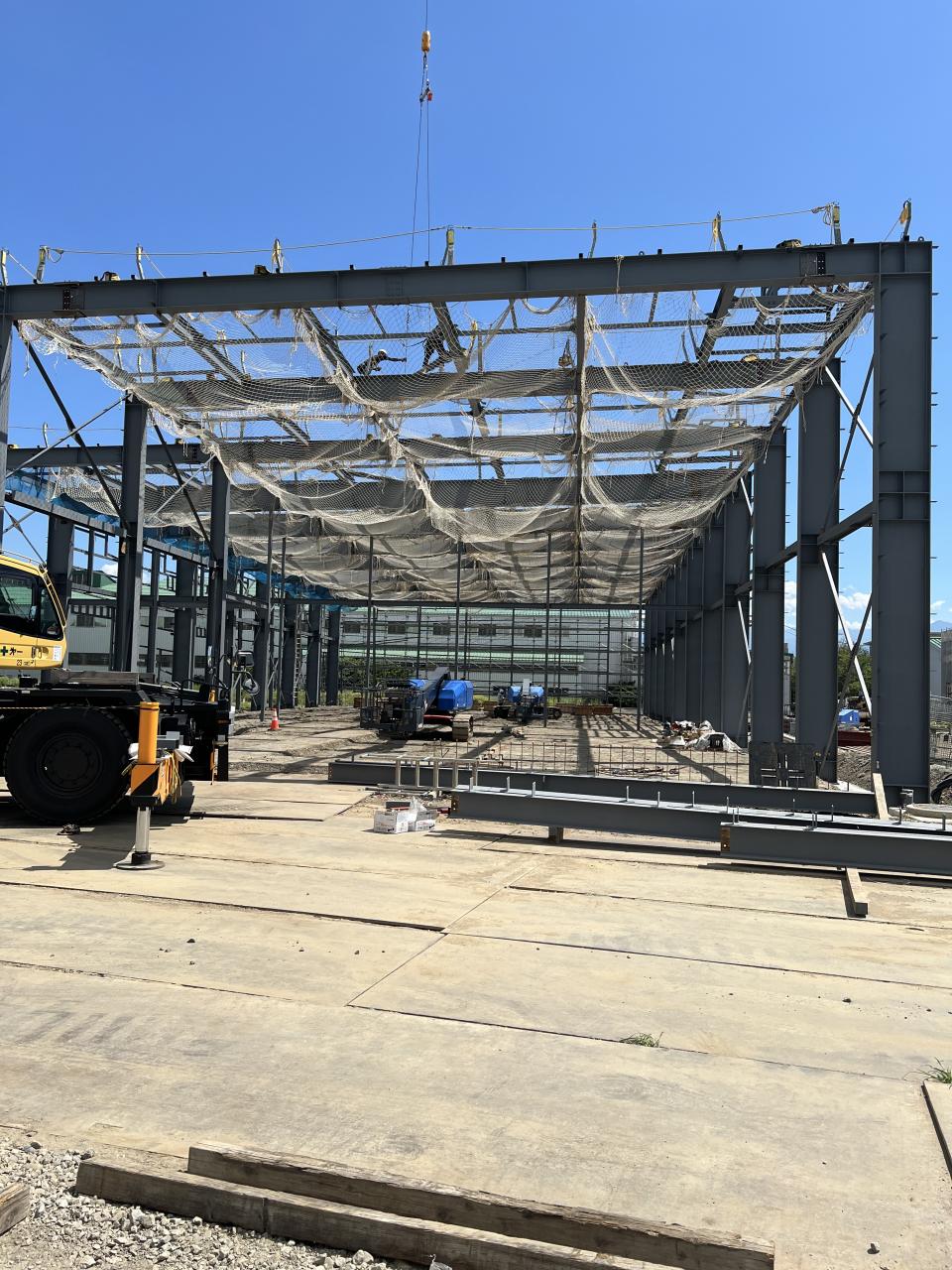

富山県内新棟工場建て方工事


暑い中での建て方工事でした
無事故無災害で終える事ができました
熱中症予防もしっかりと行い完了です!

第15回鉄骨工事雑学講座

皆さんこんにちは!

株式会社トヨクラ、更新担当の中西です。





~多様化~

ということで、鉄骨加工業の多様化について、技術・対応領域・人材・社会的意義などさまざまな視点から深く掘り下げていきます。



高層ビルや工場、橋梁、物流倉庫、商業施設など、私たちの生活や産業を支える大規模建築の骨組みには、必ずと言ってよいほど「鉄骨」が使われています。
その鉄骨を加工し、図面どおりの精度で提供するのが鉄骨加工業です。

かつては「決まった形に鉄を切る・溶接する」といった単純な作業の繰り返しが中心でしたが、現在では社会ニーズの多様化や建築技術の進歩により、鉄骨加工業の役割もまた多様化の時代を迎えています。


1. 対応建築物の多様化:あらゆる構造を支える

鉄骨加工は、もはや一部の大型建築物にとどまりません。

  • 高層建築・商業施設・大型工場:従来からの主戦場。

  • 小規模住宅・木造とのハイブリッド構造:耐震補強や吹き抜け構造などで鉄骨を部分的に使用。

  • 特殊施設(スタジアム・美術館・駅舎など):意匠性・構造的工夫が求められる複雑形状への対応も増加。

これにより、鉄骨加工業は「汎用的なものを大量に作る」だけでなく、「一点モノの加工」にも対応する必要が出てきています。


2. 技術と設備の多様化:高度化する加工ニーズに対応

図面通りに鉄を加工する精度の高さはもちろん、近年では以下のような技術的な多様化が進んでいます。

  • レーザー切断機・プラズマ切断機の導入:複雑な形状でも美しく正確な加工が可能に。

  • 3D CAD・BIMと連動した製作図管理:設計段階からの情報連携でミスを防ぎ、効率化。

  • 自動溶接ロボット・孔あけ機の活用:省人化と品質均一化を両立。

  • 高強度鋼・軽量鋼材など新素材の対応力:構造的ニーズに合わせた多様な材質への知見も重要。

こうした最新設備と熟練技術の“融合”によって、鉄骨加工はより柔軟で高品質な産業へと進化しています。


3. 生産形態の多様化:少量多品種・短納期に対応

建設業界全体で「短工期・高精度」が求められる中、鉄骨加工にも次のような変化が起きています。

  • 大量ロットから多品種小ロットへ
     現場に合わせた“必要な量だけ”の加工が重視される傾向に。

  • ジャストインタイム納品
     現場の施工進行に合わせて納品タイミングを調整するなど、納品スタイルの柔軟性が求められる。

  • 現地溶接・現地加工への対応
     現場に職人を派遣して、組立・補修・追加加工を行う体制の構築。

こうした「柔軟な対応力」も、鉄骨加工業の競争力を高める要因のひとつです。


4. 人材と組織の多様化:多世代・多国籍の職場へ

人手不足が深刻化する建設業界の中でも、鉄骨加工業は人材の多様化が進んでいます。

  • 若手技能者の育成とデジタル教育:熟練の技術をARや動画で伝承する取り組み。

  • 外国人技能実習生・特定技能人材の活用:多国籍化が進む職場環境でのマネジメント強化。

  • 女性やシニアの現場参加:軽量素材や自動化設備の導入で、多様な人材が活躍できる職場づくりが可能に。

また、経営者・管理者にもITリテラシーやマネジメント能力が求められるなど、職種の幅も広がっています。


5. 環境・社会ニーズへの多様な対応

建設現場でのCO₂排出削減や環境配慮が求められる今、鉄骨加工業もその一翼を担っています。

  • 省資源設計(最小断面・最小溶接)への対応
     設計段階から鉄の使用量を抑える知見が必要。

  • スクラップ再利用・切断残材のリサイクル
     加工現場でのゴミ削減や再資源化が進行。

  • 災害対応建築や仮設構造物へのスピード対応
     地震・水害後の復旧構造物などにも即応できる体制が重要。

「鉄骨=環境負荷が高い」という旧来のイメージから脱却し、持続可能な建築の一翼を担う業種へと進化しています。


鉄骨加工業は“建築の骨”を超えて、“価値”を生み出す産業へ

建物の「骨組み」をつくる仕事は、今や形を支えるだけでなく、技術力・柔軟性・持続可能性・美しさまで問われる仕事になりました。

鉄骨加工業はこうした多様化に対応することで、ただの“加工業”から“価値創造業”へと進化しています。

  • 多様な建築ニーズに応える設計力

  • 高精度かつ柔軟な加工技術

  • 多様な人材が活躍できる職場

  • 地域社会や環境に配慮した企業活動

未来の建築に求められるのは、こうした多様性を備えた鉄骨加工業の存在なのです。





株式会社トヨクラでは、一緒に働いてくださる仲間を募集中です!

私たちが採用において最も大切にしているのは、「人柄」です。

ぜひ求人情報ページをご覧ください。皆さまのご応募を心よりお待ちしております!

詳しくはこちら!


第14回鉄骨工事雑学講座

皆さんこんにちは!

株式会社トヨクラ、更新担当の中西です。



🔍 1. 干渉チェックと設計検証の精度向上

3Dモデルでは、鉄骨同士や配管・設備・外壁との干渉をバーチャル空間で事前確認でき、現場での手戻りを大幅に削減できます
またリビングモデル上で溶接・輸送・建て方順序をシミュレートできるため、ミスを未然防止する効果も大きいです


🛠 2. 業務効率の抜本改善

専用3D CAD(例:REAL4、KAP、Tekla Structures)は、部材の切断図・穴加工図・NCデータ・加工帳・工程計画をワークフロー一元管理できます
2D図面の手作業に比べ、作図速度が向上し、ヒューマンエラーも減少します。


👀 3. 視覚的な理解の向上と説明力アップ

3D画面で部材構成を立体視できるため、工場・現場関係者、および施主への説明がスムーズかつ説得力あるものになります
電子黒板やタブレットで「立体見せ」可能な体制は、顧客との打ち合わせや品質チェックにも有効です


📦 4. 調達・積算・工程管理との連携強化

3Dモデルを基に、部材の拾い出し・BOM作成・帳票発行・納期計画まで自動連係。従来の手配ミスや進捗遅れを防止し、工程可視化にも寄与します


✅ 5. 品質の安定化への貢献

非破壊検査(NTT/UT)計画や施工後の溶接品質検証も3D空間で事前設計可能。寸法公差・溶接部位置などをより厳密に管理できます


実践ステップ:3D図面導入の道筋

  1. CADツールの導入・選定
     – Tekla Structures、REAL4、KAPなど3D/BIM対応ツールを導入。

  2. 社内運用プロセスの整備
     – 3Dモデルを中心に、加工図・NC・工程帳票への展開体制を構築。

  3. 関係者への教育・共有
     – モデル閲覧用端末の整備とともに、現場・施主向け研修を実施。

  4. PDCAによる定着
     – 現場での問題点を3D上でフィードバックし、モデル精度を継続向上。


🌱 3D図面活用の未来展望

  • BIMのさらなる活用:構造・設備・建築各分野との連携深化で、統合的なプロジェクト管理が可能に

  • 脱炭素・SDGs対応:3D設計で材量最適化、資源削減・廃材最小化も実現

  • デジタル連携進展:3DモデルとCNC機械の直結や、電子黒板を使ったプレゼンが常態化へ


3D図面導入は、単なる「見やすさ向上」に留まらず、設計の検証力向上・業務効率の抜本改善・品質保証・調達精度の強化といった幅広い効果をもたらします。現場でのミス・手戻りの削減と、顧客との信頼強化にもつながるため、今後の鉄骨加工業のスタンダードとなる流れです。



株式会社トヨクラでは、一緒に働いてくださる仲間を募集中です!

私たちが採用において最も大切にしているのは、「人柄」です。

ぜひ求人情報ページをご覧ください。皆さまのご応募を心よりお待ちしております!

詳しくはこちら!


第13回鉄骨工事雑学講座

皆さんこんにちは!

株式会社トヨクラ、更新担当の中西です。



~専門用語~



鉄骨加工業は、鋼材を切断・穴あけ・溶接などで形づくり、現場で組立てる一連の流れを担う職能です。正確な施工と安全を実現するために、「専門用語」を理解し、図面や仕様書に即した作業が求められます。ここでは、鉄骨加工・組立の現場で使われる重要用語をカテゴリ別に深掘り解説します。


① 図面で使われる基本記号・略語

用語 意味
GL グラウンドレベル。基準となる設計面の高さ。
L=5000 部材長さ(mm)を示す指示。例:5 mの鋼材。
Φ18 穴径18 mmのドリル加工を示す。
T=10 板厚10 mmを示す指示。
HTB/HTC 高張力ボルトの種類。HTBは高張力ボルト、HTCは高張力キャップボルトの略。

② 加工指示・仕様に関する用語

用語 内容
切断長 切断後の鋼材長さ。加工前に精度確認が必須。
マーク(刻印) 鋼材に打つ識別番号。組立現場での部材一致確認に使用。
ドリル加工 穴をあける工法。ボルト径・位置・公差規定が重要。
溶接記号(JIS Z 3021など) 図面上の記号で、溶接の種類や部位を指示。
ビード 溶接後の盛り上がり部。墨筋に沿う適切な幅・高さが求められる。

③ 組立・現場用語

用語 内容
アンカーボルト 基礎に打ち込み、柱を固定するボルト。長さ・埋め込み深さの管理が重要。
グレーチング 通路床などに使われる格子状鋼材。荷重条件に応じて材料を選定。
仮ボルト 仮組み用のボルト。本締めは検査後に行う。
正ボルト / 裏ボルト 接合方向により区別。正面・裏面どちらから締めるか指定あり。
カラー入れ 部材間隙をスペーサーで保持し、ズレや変形を防止する措置。

④ 品質管理・検査に関する用語

用語 内容
NTT/UT 表面・内部の非破壊検査。NTT=浸透探傷試験、UT=超音波試験を指す。
バリ 切断エッジにできる突起。バリ取り(処理)により品質保持。
寸法公差 長さ・位置・角度などの許容範囲。組立精度に大きく影響。
R検査 部材のR曲げや穴位置など、R関連の検査項目。
表面処理(ケレン・塗装) 錆止め・塗装等の下処理を含む一連作業。施工・乾燥条件の徹底が求められる。

⑤ 加工・組立での注意ポイント

  1. 図面の読解力が品質に直結
     切断長・穴位置・ボルト仕様など、複数図面を照合して確認。

  2. マーキングは真っ直ぐ・鮮明に
     識別情報の誤解を防ぐため、墨線や刻印は丁寧に。

  3. 加工時のバリ処理と寸法確認
     溶接・組立に支障が出ないよう、手間を惜しまず品質を担保。

  4. 非破壊検査は計画と記録が命
     検査計画と合格証の管理で、現場での再チェックや証跡を明確に。


鉄骨加工業における専門用語は、品質・安全・効率を支える共通言語です。適切な理解と運用が、ミスのない現場と信頼に繋がります。特に図面読解・加工精度・検査手順を知り尽くすことが、一流の職人への第一歩です。



株式会社トヨクラでは、一緒に働いてくださる仲間を募集中です!

私たちが採用において最も大切にしているのは、「人柄」です。

ぜひ求人情報ページをご覧ください。皆さまのご応募を心よりお待ちしております!

詳しくはこちら!
